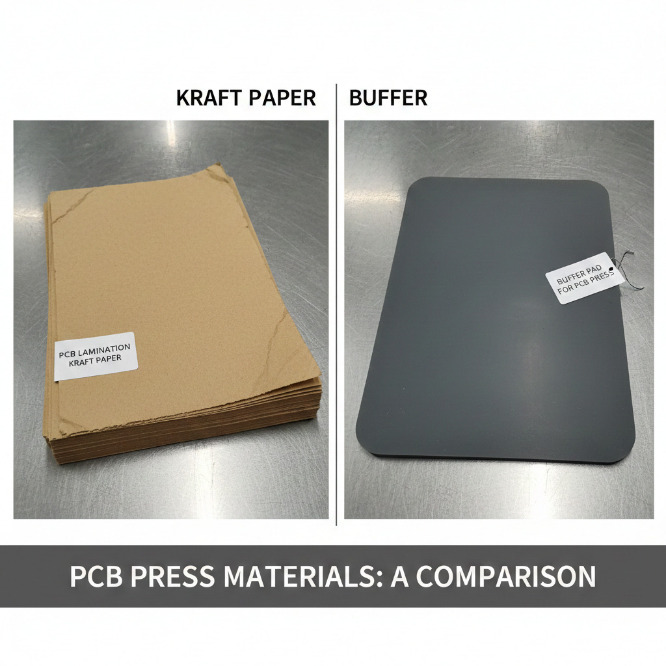

プリント基板 積層緩衝材をクラフト紙からクッションパッドに切り替える理由は何ですか?

   クラフト紙は低コストですが、高密度、高信頼性の プリント基板 製造においてはその性能上の欠点が顕著になります。

1. クラフト紙の主な限界とクッションパッドの利点

   以下の表は重要な違いを強調し、クッションパッドが優れた価値を提供する理由を示しています。

2. 顧客タイプ別のニーズ分析

さまざまな プリント基板 製品にはカスタマイズされたバッファ ソリューションが必要です。

· 高密度/HDIボード: これらの工程では、正確な層の位置合わせと厚み制御が求められます。クラフト紙は圧力を受けると繊維が「クリープ」し、層の位置ずれを引き起こす可能性があります。アラミド繊維を使用したクッションパッドは寸法安定性を高め、位置合わせ精度と歩留まりの向上を実現します。

· 高周波/高速ボード誘電率（DK）と損失係数（自由度）に敏感なこれらの基板では、樹脂の空隙を最小限に抑える必要があります。クラフト紙の不均一な圧力分布により、樹脂の充填が不十分になる可能性があります。クッションパッドは均一な圧力を提供し、樹脂の流れを改善し、信号損失を低減します。

· コスト重視/大量生産クラフト紙は初期費用が安く見えるかもしれませんが、頻繁な交換と人件費がかかるため、1枚あたりのコストは膨らみます。クッションパッドは初期費用は高くなりますが、数ヶ月は持ち、1枚あたりのコストを数セントまで削減できます。スクラップや版のメンテナンスの削減を考慮すると、ROIは6ヶ月以内に達成されることが多いです。

3. 「リスクフリー」な検証計画

プロセスの中断に関する懸念に対処するために、安全な試験アプローチを提案します。

1. 無料サンプル: 既存の鋼板に合わせたサイズで提供（厚さ3～5mm、プレストン数に合わせて調整）。

2. パラメータ調整:

その プレッシャー: 過剰な圧縮を避けるために、最初に 5 ～ 10% 減らします。

その 加熱速度: 熱伝導率が高いため、より速い加熱が可能ですが、外層の過剰硬化を防ぐために表面温度を監視します。

3. 検証メトリクス:

その 物理的な: 切り替え前後の厚さ均一性（9点測定）と反りを比較します。

その 信頼性: 断面解析により、熱応力（288°C、10 秒）後の剥離と樹脂充填を評価します。

4. 選択とメンテナンスガイド

最適なパフォーマンスと長寿命を確保するために、専門家によるガイダンスを提供します。

· 選考ガイドライン:

その 標準FR-4/多層基板: コストパフォーマンスと弾力性を重視したシリコンパッドをご使用ください。

その HDI/高周波ボード: 優れた安定性と滑らかさを実現するアラミド強化またはテフロン複合パッドをお選びください。

その リジッドフレックスボード: 柔軟なラミネートを実現するために、ゲル状のコアを備えた 3 層複合リリース フィルム パッドを選択してください。

· メンテナンス:

その 樹脂の残留物を除去するために専用の溶剤で定期的に清掃してください。鋭利な工具は使用しないでください。

その 折り目が残らないように平らな状態で保管してください。

その 厚さが 10% 以上減少するか、目に見えるへこみが現れたら交換してください。

結論

    切り替えの決定には以下を考慮する必要がある総所有コスト（材料費＋人件費＋歩留まり損失）―単価だけではありません。データによると、クッションパッドは歩留まり向上とメンテナンス費用削減というメリットを初期投資額をはるかに上回ることが実証されています。
